Menampilkan LCD dengan Koneksi I2C Arduino

Untuk jaman sekarang jaman yang memudahkan kita dalam melakukan segala hal. Kali ini kita di manjakan dengan adanya mikrokontroler arduino, kenapa dimudahkan karena desain dan software sudah lengkap, kita tinggal program dan jalan dan untuk artikel sekarang kita belajar untuk program menampilkan data ke Lcd menggunakan I2C. untuk library dari I2C bisa didownload diartikel ini.

apa itu I2C ?? I2C adalah protokol transfer data serial. Device atau komponen yang mengirim data disebut transmitter, sedangkan device yang menerimanya disebut receiver.  I2C ini digunakan pada LCD 16x2. Artikel ini menggunakan arduino promini dan Lcd dengan koneksi I2C.


Tutorial menampilkan LCD dengan koneksi I2C pada Arduino:

1. Pasang koneksi pada LCD 4 kabel sesuai keterangan.


 Sesuaikan VCC = 5VDC; GND = GND Arduino; SDA = A4; SCL = A5

2. Untuk Pin Arduino pro mini bisa melihat gambar dibawah ini.


 Gambar dilingkari adalah pin A4 dan A5 atau pin SDA SCL untuk komunikasi dengan Lcd 16x2

3. Setelah dihubungkan semua Dowload terlebih dahulu Library untuk program I2C, DOWNLOAD I2C pilih "Clone Or Download" >> Download Zip. Simpan di komputer.

4. Copy dan pindahkan Library yang sudah di download tadi ke Folder librari arduino.


 Paste di tempat libraries arduino.

5. Librari ini berguna untuk memanggil program yang di ketik pada form program bahasa C arduino.
kemudian ketik program berikut untuk menampilkan ke LCD dengan arduino.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup()
{
  // initialize the LCD
  lcd.begin();

  // Turn on the blacklight and print a message.
  lcd.backlight();

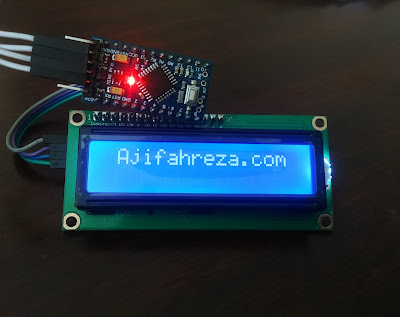

  lcd.print(" Ajifahreza.com");
}

void loop()
{
  // Do nothing here...
}

6. Download program ke Arduino pro mini yang sudah di koneksikan dengan PC jika belum tau caranya bisa klik Cara Upload Program Arduino.

7. Jika sudah selesai makan arduino sudah bisa digunakan dan lcd sudah bisa digunakan. jika Kontras LCD masih redup bisa  memutar Potensio yang ada dibelakang LCD (Komponen Berwarna biru)


Sekian tutorial LCD 16x2 Menggunakan koneksi I2C dengan arduino Promini. Semoga bermanfaat bagi pembaca Ajifahreza.com.
